Quando pensamos em instrumentos de medição eletrônica, um dos equipamentos mais importantes é o osciloscopio. Comum em laboratórios, oficinas técnicas e salas de aula, ele é uma ferramenta essencial para visualizar sinais elétricos e entender melhor o comportamento de circuitos. Mas você sabe exatamente como ele funciona e por que pode ser útil até mesmo fora de ambientes profissionais?
O que é um osciloscópio?

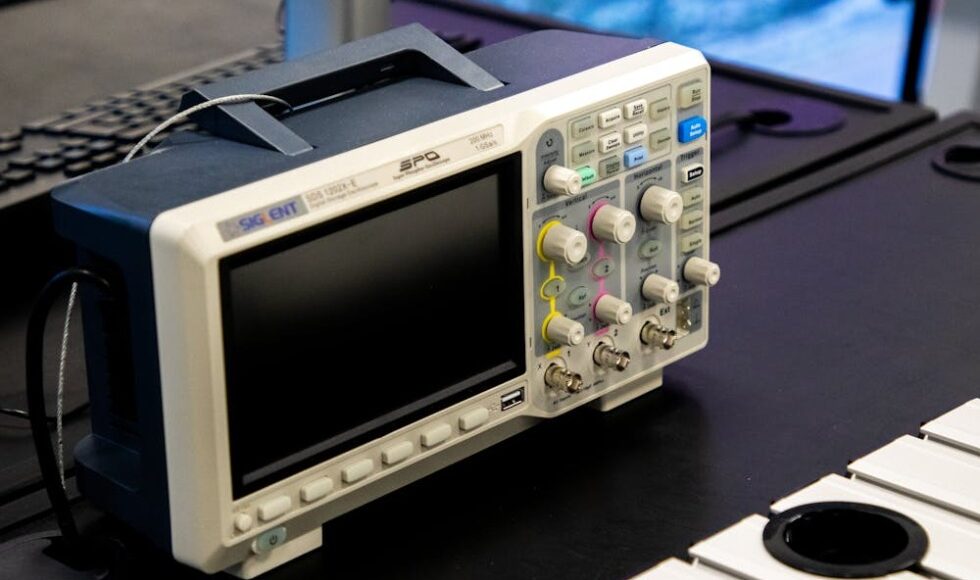

Um osciloscópio é um instrumento de medição eletrônica usado para observar a forma de onda de sinais elétricos. Ele mostra graficamente a variação de tensão ao longo do tempo, o que permite ao usuário ver características importantes como amplitude, frequência, ruídos e anomalias do sinal.
O display do aparelho apresenta um gráfico onde o eixo horizontal representa o tempo e o eixo vertical representa a tensão. Com isso, é possível analisar visualmente como o sinal se comporta.
Principais componentes de um osciloscópio
Tela de visualização
A tela é onde a forma de onda do sinal é exibida. Osciloscópios modernos geralmente têm telas LCD coloridas que facilitam a leitura.
Entradas (canais)
A maioria dos modelos possui uma ou mais entradas (chamadas de canais) onde são conectadas as pontas de prova. Cada canal permite observar um sinal diferente.
Controles de tempo e voltagem
Com esses controles, é possível ajustar a escala de tempo (eixo X) e a escala de tensão (eixo Y), permitindo visualizar melhor detalhes específicos do sinal.
Pontas de prova
São os cabos utilizados para conectar o osciloscópio ao circuito a ser analisado. Eles captam o sinal e o transmitem ao equipamento.
Como o osciloscópio funciona na prática
Quando um sinal elétrico é aplicado ao osciloscópio por meio das pontas de prova, o aparelho converte esse sinal em um gráfico de tensão versus tempo. Isso permite ver exatamente como a tensão varia em determinado período, facilitando a detecção de falhas ou inconsistências.
Por exemplo, se um circuito apresenta uma interrupção momentânea de corrente ou uma variação inesperada na tensão, o osciloscópio vai registrar essa anomalia graficamente. Assim, o técnico pode identificar e corrigir o problema com mais facilidade.
Aplicabilidades do osciloscópio no dia a dia
Apesar de parecer um equipamento altamente técnico, o osciloscópio pode ser útil em diversas situações cotidianas e não apenas em laboratórios de eletrônica.
Manutenção de eletrodomésticos
Técnicos que trabalham com conserto de televisores, micro-ondas, geladeiras e outros aparelhos usam o osciloscópio para testar componentes internos, como fontes de alimentação e placas eletrônicas.
Instalação e diagnóstico de sistemas automotivos
Em oficinas mecânicas modernas, o osciloscópio automotivo é uma ferramenta valiosa para identificar falhas em sensores, ignição, injetores e outros sistemas eletrônicos dos veículos. Ele permite visualizar, por exemplo, se o sensor de rotação do motor está funcionando corretamente.
Projetos de eletrônica DIY (faça você mesmo)
Entusiastas da eletrônica que constroem projetos em casa, como robôs, placas Arduino ou sistemas de automação residencial, utilizam o osciloscópio para validar os sinais dos seus circuitos e garantir que tudo está operando como esperado.
Energia solar e sistemas sustentáveis
Quem trabalha com instalação de sistemas fotovoltaicos também pode se beneficiar do uso do osciloscópio. Ele ajuda a verificar a qualidade dos sinais de inversores, controladores de carga e outros equipamentos do sistema solar.
Uso educacional
Em escolas técnicas e universidades, o osciloscópio é usado para ensinar princípios básicos de eletricidade, eletrônica e telecomunicações. Estudantes aprendem a interpretar formas de onda e entendem na prática conceitos como frequência, período e amplitude.
Benefícios de usar um osciloscópio
Diagnóstico preciso
O principal benefício do osciloscópio é a capacidade de fazer diagnósticos precisos. Ele mostra o que está acontecendo dentro do circuito em tempo real, permitindo descobrir problemas que não seriam percebidos com um multímetro comum.
Economia de tempo e dinheiro
Ao detectar falhas rapidamente, o profissional economiza tempo em testes e evita substituição desnecessária de componentes. Isso reduz custos de manutenção e aumenta a eficiência do serviço.
Maior segurança
Analisar sinais de forma segura é essencial, principalmente quando se lida com equipamentos de alta tensão. O osciloscópio permite fazer medições sem contato direto com os pontos mais críticos.
Aprofundamento do conhecimento
Para estudantes e profissionais, o uso do osciloscópio promove um entendimento mais profundo dos circuitos e do comportamento dos componentes eletrônicos, o que contribui para formação técnica mais completa.
Tipos de osciloscópio e suas diferenças
Osciloscópio analógico
Mais antigos, esses modelos usam tubos de raios catódicos (CRT) para exibir o sinal. Embora sejam robustos, possuem menos recursos e são mais limitados em termos de armazenamento e precisão.
Osciloscópio digital
Atualmente mais comuns, convertem o sinal analógico em digital para exibição e análise. Oferecem recursos como armazenamento de dados, medições automáticas, exportação de gráficos e análise estatística.
Osciloscópio portátil
Ideais para profissionais que precisam se deslocar, como técnicos de campo e instaladores. São menores, leves e funcionam com baterias, mantendo boa parte das funcionalidades dos modelos de bancada.
Osciloscópio USB
Esses modelos usam o computador como tela e interface de controle, conectando-se via cabo USB. São mais acessíveis e compactos, perfeitos para estudantes e hobbystas.
Como escolher o melhor osciloscópio para sua necessidade
A escolha do modelo ideal depende de como e onde ele será usado. Para quem está começando, um modelo digital simples ou USB pode ser suficiente. Já profissionais que lidam com sistemas complexos devem optar por modelos com mais canais, maior largura de banda e recursos avançados.
Antes de comprar, é importante verificar:
- Número de canais: mais canais permitem observar vários sinais simultaneamente.
- Largura de banda: determina a frequência máxima que o osciloscópio consegue analisar com precisão.
- Taxa de amostragem: quanto maior, mais detalhes o aparelho consegue capturar.
- Facilidade de uso: menus intuitivos, tela clara e recursos automáticos facilitam o trabalho.
- Portabilidade: modelos compactos são ideais para quem precisa levar o equipamento a diferentes locais.
Onde encontrar osciloscópios com bom preço e variedade
Atualmente, há uma grande variedade de opções disponíveis online. Para quem busca praticidade, bons preços e diversas marcas, vale a pena conferir as ofertas de osciloscopio em plataformas de e-commerce.
Lá é possível comparar especificações, ler opiniões de compradores e encontrar modelos adequados tanto para iniciantes quanto para profissionais experientes.
